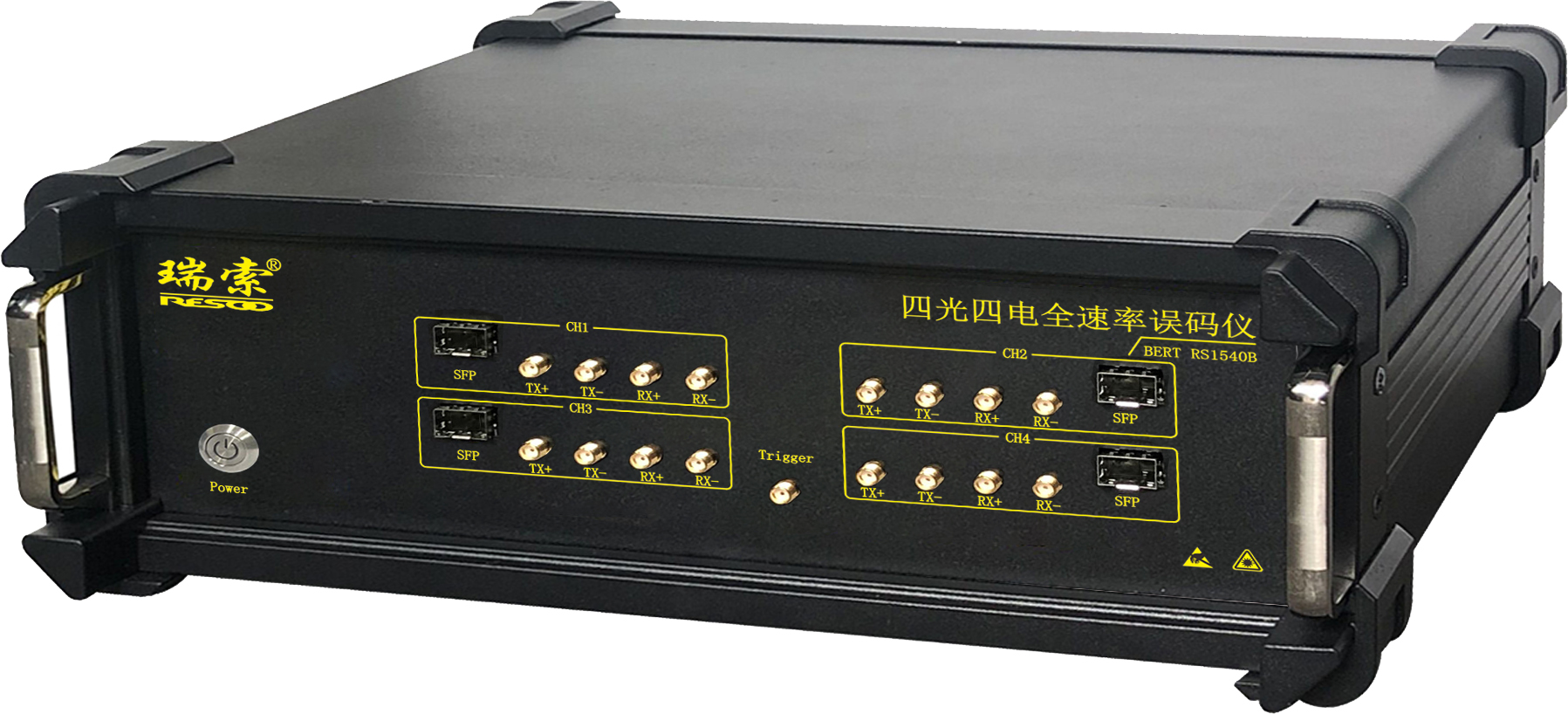

參考圖片，以實物為準
產品描述:
RS1540***是一款多通道，多速率，高性能高質量的誤碼分析儀. 它包含一個碼型產生器、時鐘產生和恢復電路、誤碼分析器；提供集成的計算機圖形界面接口實現RS1540***BERT的控制。
還可以提供可選的DLL 軟件接口供用戶編程；較低的功耗和緊湊的尺寸。
支持碼型(Pattern)：
PRBS 27 -1、PRBS 29 -1、PRBS 215 -1、PRBS 223 -1、PRBS 231 -1；
應用領域：
光收發模塊研發和生產，特別是并行40G產品；
光器件/子系統研發和生產；
系統設備供應商來料質量檢驗和生產；
系統設備的安裝和故障解決；
應用接口：
觸發輸出：?jiǎn)味私涣黢詈希?/span>
外部時鐘輸入：可以根據外部時鐘同步外部數據；
電口輸出：差分交流耦合，支持?jǐn)?shù)據反相；
電口輸入：差分交流耦合，支持?jǐn)?shù)據反相；
單端輸入匹配50歐姆匹配頭；
支持速率：
典型速率：155M、622M、1.25G、2.125G、2.488G、2.5G、2.67G、3.125G、4.25G、6.144G、6.25G、8.5G、9.95G、10.3G、10.71G、11.1G、11.3G、12.5G,14G和15G；
從155M到15.2G任意速率；
其它接口：
外殼接地柱
220V 交流電源輸入口
USB2.0接口1個
