產品描述：
RS2000系列光采樣示波器用于 眼 圖進行測量和分析 ，是研發和生產領域 的理想測試工具；
支持光 、 電接 口輸入；
采用最佳垂直分辨率 、高采樣率ADC實現連續等效采樣技術；
示波器具備 ：Margin 、ER 、PP抖動 、Rms抖動 、A OP 、Rise Time 、Fall Time 、交叉點 、等光 電 眼 圖參數分析 ， 圖模板用戶可 自定義編輯；
產品應用：
芯片間 ，芯片至模塊 ，背板 ，轉換器，AOC有源光纖；
光模塊研發和生產 ，特別是并行40G, 100G,200G和400G產 品；
光器件TO S A、ROSA/子系統研發和生產；
系統設備供應商來料質量檢驗和生產；
系統設備 的安裝和故障解決；
產品特點：
支持OE校準及校準因子補償波段范圍 ： 850nm 、 13 10nm 、 1550nm；
支持眼圖模板用戶可自定義編輯；
支持消光 比一致性互換性精度： < ±0 .2dB；
支持平均功率一致性互換性精度： < ±0 .2dB；
產品推薦：
選擇1： 自動化測試系統；
選擇2：誤碼率測試系統；

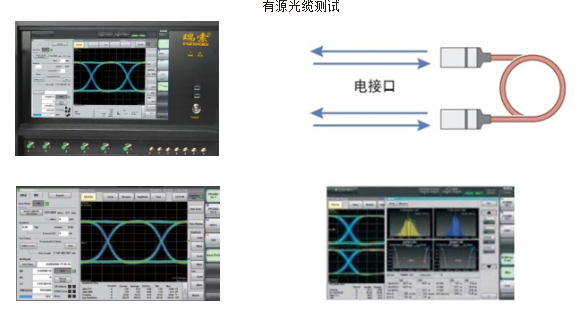

應用連接示意圖：
性能指標：
輸入設備 | 旋輪，觸摸面板，電源開關。 |
LCD 顯示器 | 12.1 英寸 WXGA(1280×768)。 |
通訊接口 | USB、232、485、RJ45。 |
操作系統 | 標準版內置 Windows(Windows XP SP3)。 |
內存 | 閃存 8GB。 |
電源 | AC90～260V（50Hz）。 |
體積 | 390 (W)×370(H)×330 (D)mm |
重量 | 15kg |
電口輸入 | 連接器 SMA 接口。 |
輸入格式 NRZ。 | |
電眼圖 Margin 一致性精度：＜5%。 | |
5Mbit/s~16.5Gbit/s | |
光口輸入 | 輸入格式 NRZ。 |
波長范圍：760~1650nm | |
消光比互換性精度：＜0.2dB。 | |
平均光功率互換性精度：＜0.2dB。 | |
光眼圖 Margin 一致性精度：＜5%。 | |
5Mbit/s~16.5Gbit/s。 | |
-15~+5dB(在動態范圍內測試精度范圍不受影響 )，無外接衰減器或固定衰減。 | |
測試圖案 | PRBS2^7-1 碼、PRBS2^23-1 碼、 PRBS2^31-1 碼 、PRBS2^9-1 碼、 PRBS2^15-1 碼； 用戶自定義 128 位任意序列碼型。 |
用戶編程數據： 1.3 Mbit/s(可編輯的文本文件，當前的樣本文件 ) | |
光電口數量 | 6 組光口&6 組電口 |
